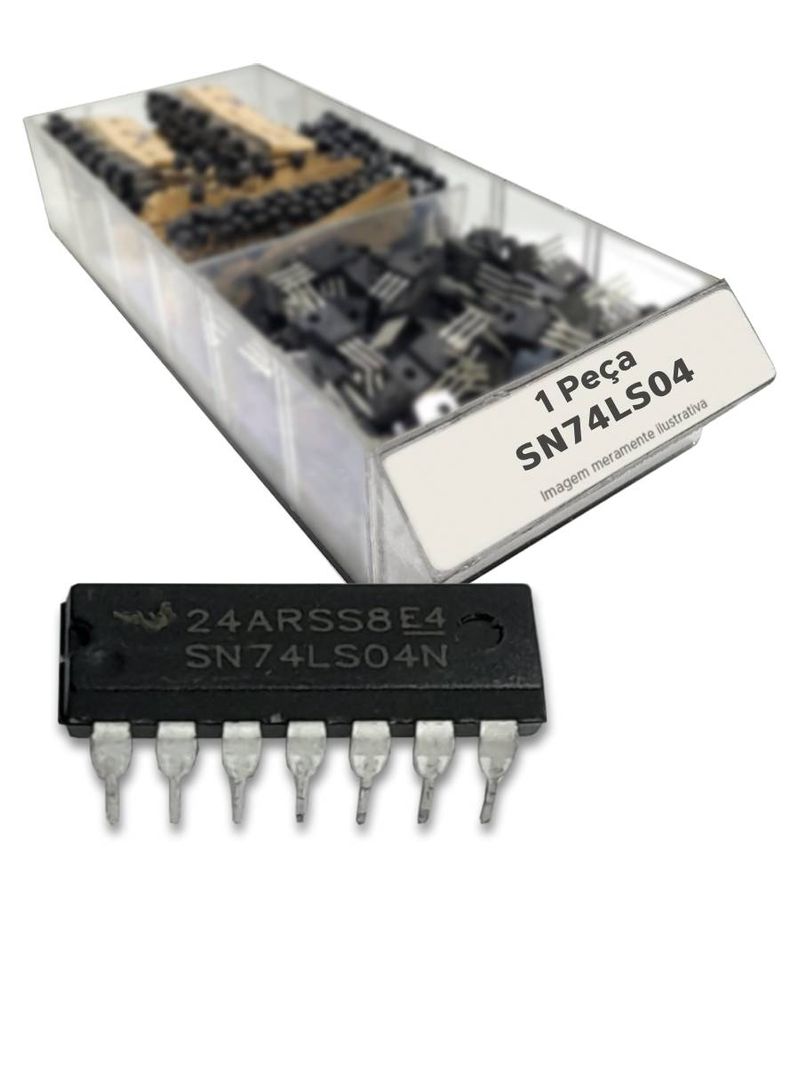

O SN 74LS04 é um circuito integrado que contém seis inversores de alta velocidade, projetados para aplicações digitais. Este dispositivo é parte da família de circuitos integrados de lógica TTL e é amplamente utilizado em circuitos de lógica digital, ajudando a inverter sinais lógicos.

Especificações Técnicas:

- Tipo: Inversor de lógica
- Número de Canais: 6
- Tensão de Alimentação: 4,75 V a 5,25 V
- Temperatura de Operação: 0 °C a 70 °C
- Consumo de Corrente: 1 mA (máximo por inversor)
- Nível de Saída:
Lógica Alta (VOH): ≥ 2,7 V (para VCC = 5 V)
Lógica Baixa (VOL): ≤ 0,4 V (para VCC = 5 V)
- Encapsulamento: DIP14
- Aplicações: Inversão de sinais lógicos, construção de circuitos de controle, implementação de funções lógicas em sistemas digitais, filtros digitais e circuitos de temporização
