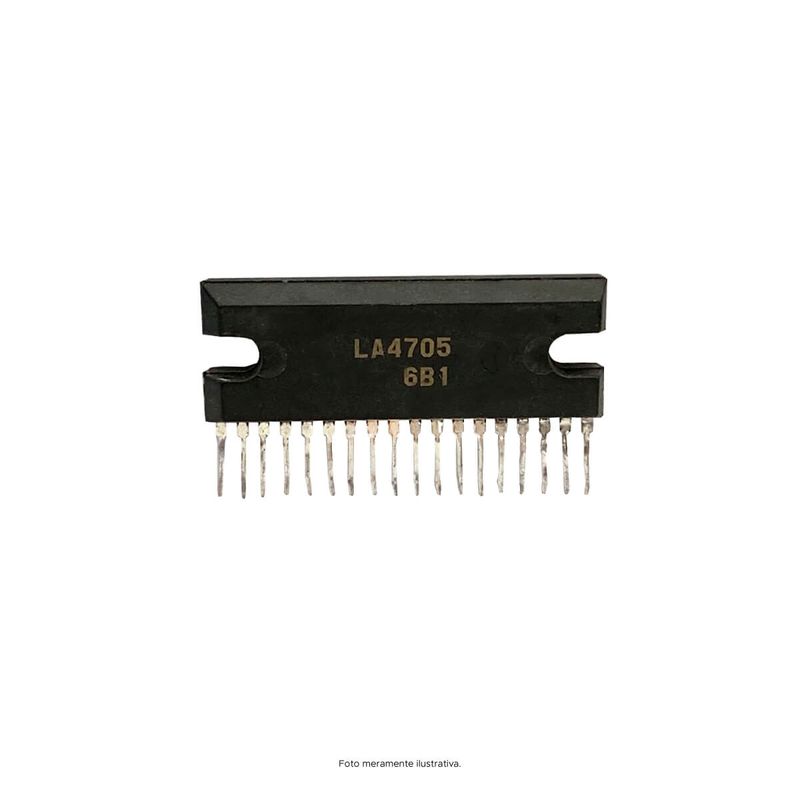

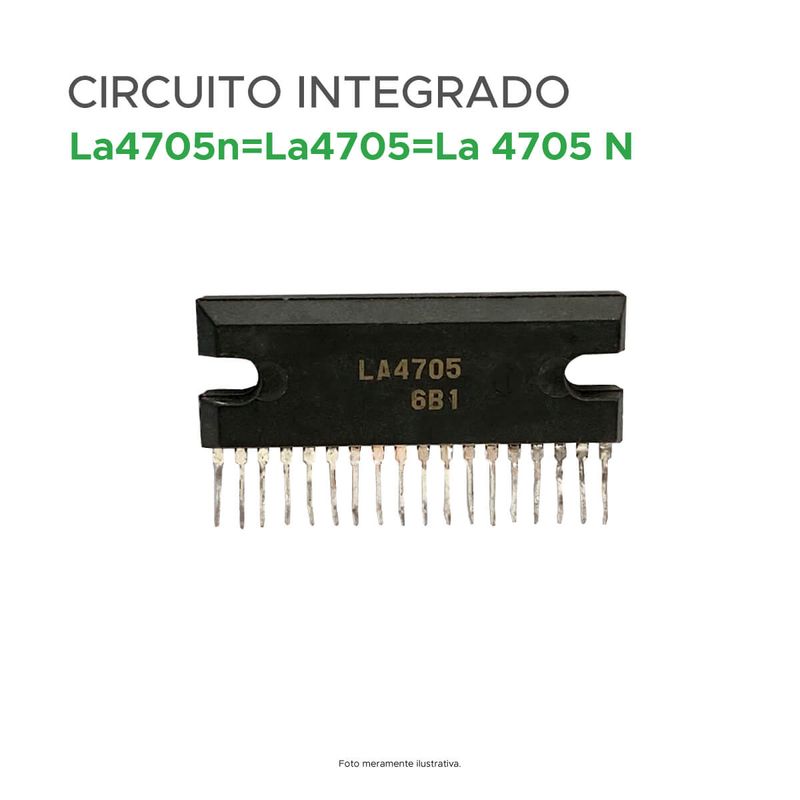

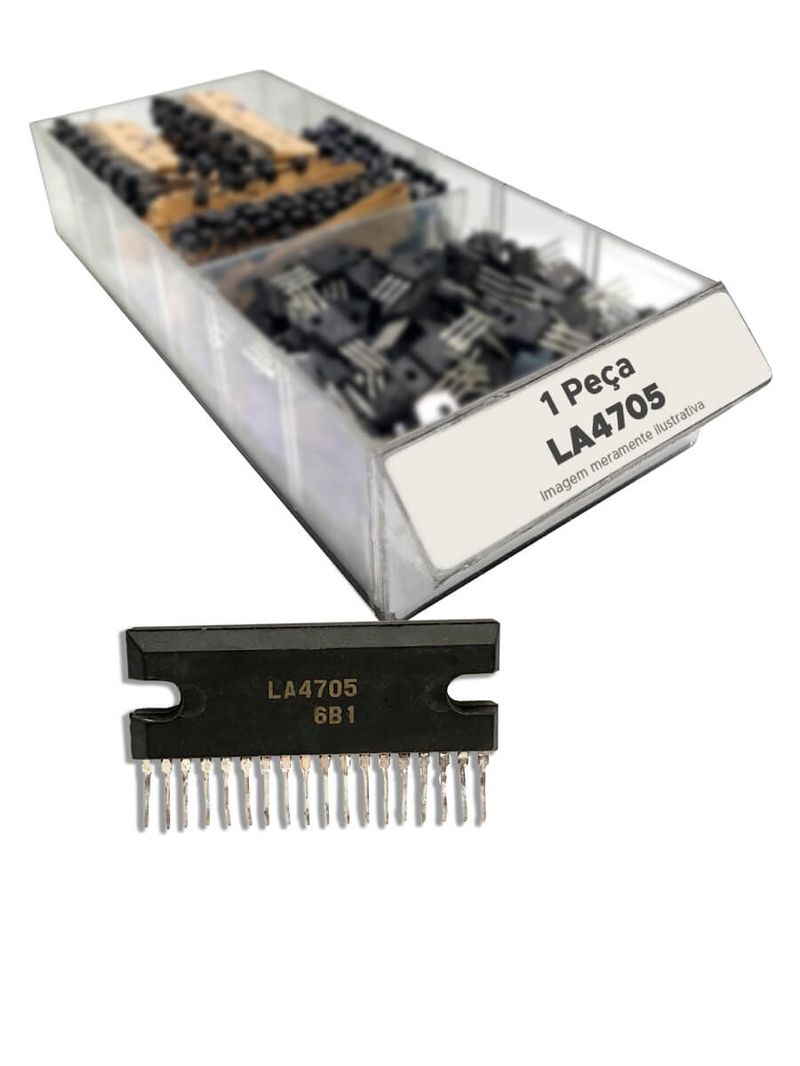

Circuito Integrado La4705n = La4705 = La 4705 N

O LA4705 N é um circuito integrado de potência BTL de dois canais, desenvolvido para sistemas de áudio automotivo e toca-fitas. Ele foi projetado para oferecer excelente qualidade de som, com características aprimoradas de frequência de baixa região e redução de crosstalk, resultando em graves poderosos e agudos claros. Além disso, o LA4705 N possui protetores integrados e um interruptor de standby.

Especificações Técnicas:

- Tensão máxima de alimentação: 24 V (sem sinal, t = 60s)

- Tensão máxima de alimentação com sinal: 18 V
- Tensão de surto de alimentação: 50 V (t ≤ 0,2s, pulso gigante único)
- Dissipação de potência permitida: 37,5 W (com dissipador de calor arbitrariamente grande)
- Temperatura de operação: -35 a +85 °C
- Temperatura de armazenamento: -40 a +150 °C
- Tensão de alimentação recomendada: 13,2 V
- Faixa de tensão de operação: 9 a 18 V
- Resistência de carga recomendada: 4Ω
- Corrente de repouso: 80 a 250 mA
- Corrente de standby: 10 a 60 µA
- Ganho de tensão: 38 a 42 dB
- Distorção harmônica total: 0,1 a 0,4%
- Potência de saída: 11 a 18 W (dependendo das condições)
- Tensão de offset de saída: -300 a +300 mV
- Tensão de ruído de saída: 0,1 a 0,5 mVrms
- Relação de rejeição de ondulação: 40 a 50 dB
- Separação de canais: 50 a 60 dB
- Resistência de entrada: 21 a 39 kmega
- Tensão aplicada ao pino de standby: 2,5 V a VCC
