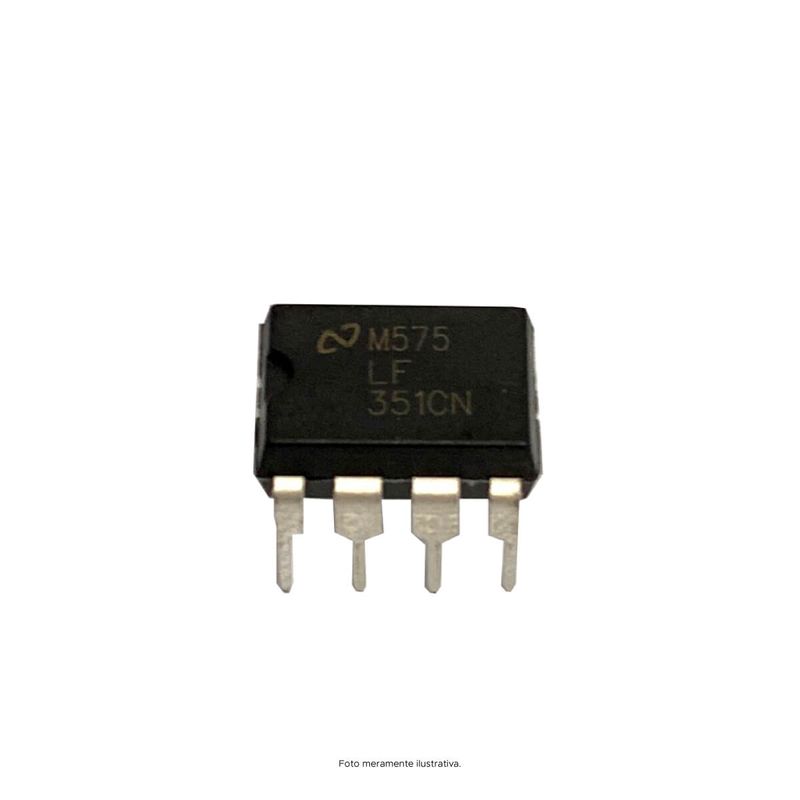

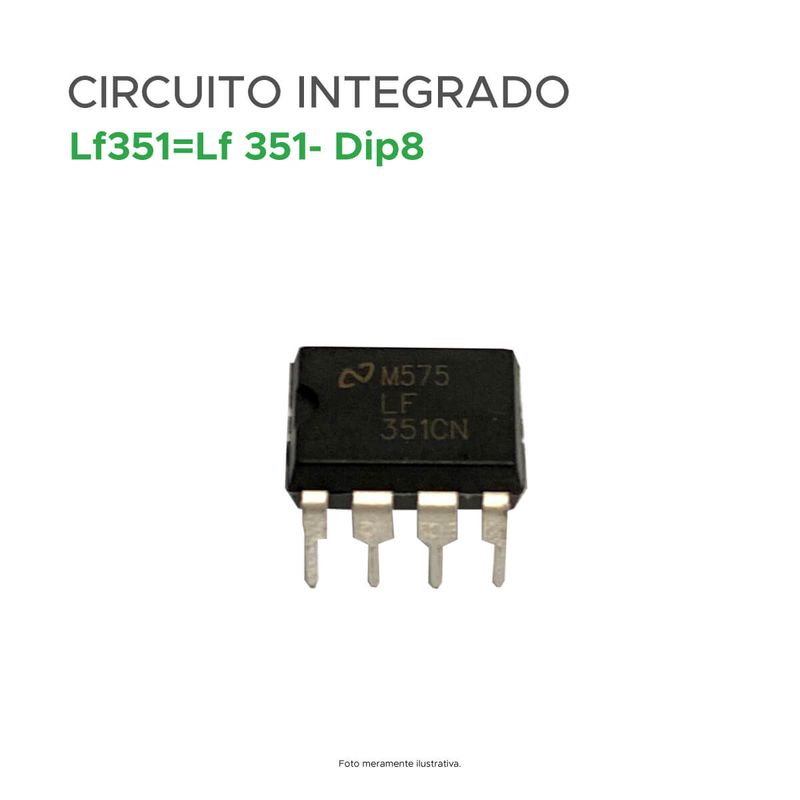

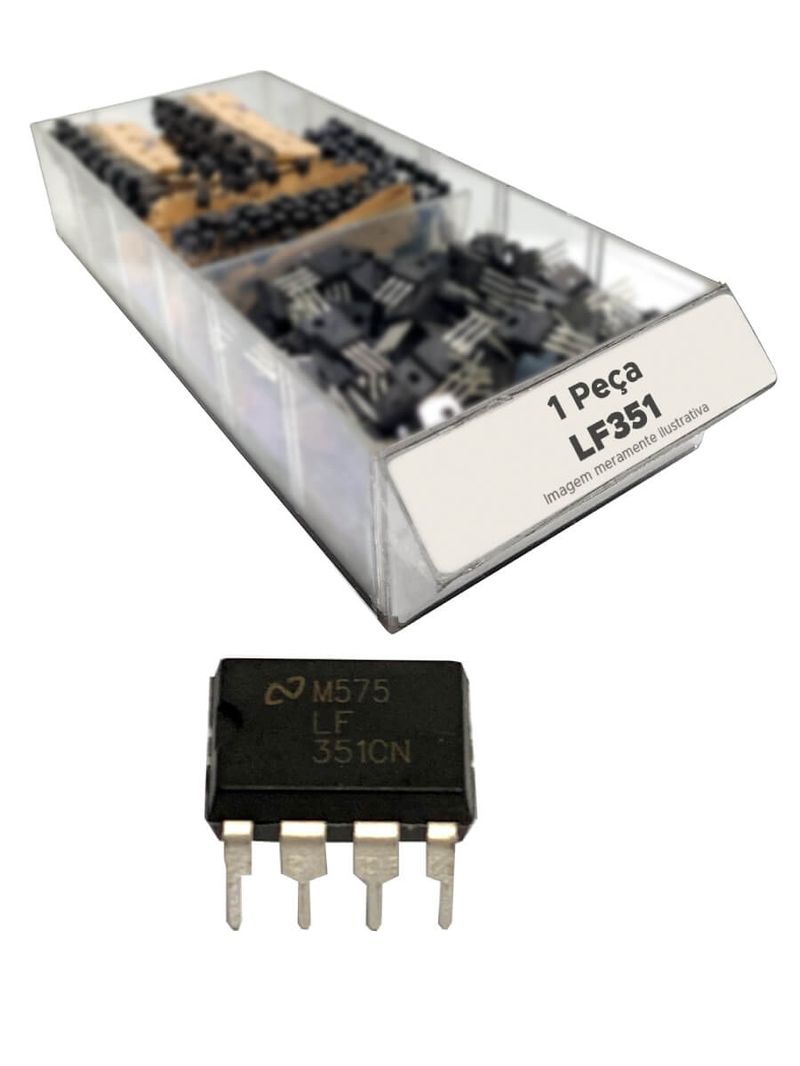

Circuito Integrado Lf351 = Lf 351 - Dip8

O LF351 é um amplificador operacional de entrada JFET (Transistor de Efeito de Campo de Junção) de alta velocidade, amplamente utilizado em aplicações que exigem alta impedância de entrada e baixa corrente de polarização. Este CI é conhecido por seu baixo custo e alto desempenho, oferecendo uma combinação de alta taxa de variação e ampla largura de banda, mesmo com uma fonte de alimentação de baixa potência. É ideal para aplicações em circuitos de amostragem e retenção, conversores digital-analógico (DACs), integradores de velocidade, entre outros.

Especificações Técnicas:

- Tipo de Entrada: JFET
- Número de Pinos: 8
- Configuração dos Pinos:
  - Pino 1: Deslocamento Nulo 1
  - Pino 2: Entrada Inversora
  - Pino 3: Entrada Não Inversora
  - Pino 4: VEE (GND, -Ve Fornecimento)
  - Pino 5: Deslocamento Nulo 2
  - Pino 6: Saída
  - Pino 7: VCC (+Ve Fornecimento)
  - Pino 8: NC (Não Conectado)
- Características Principais:
  - Baixo consumo de energia
  - Proteção contra curto-circuito na saída
  - Alta taxa de variação: 16 V/µs
  - Baixa corrente de deslocamento e polarização de entrada
  - Alta impedância de entrada
  - Compensação interna de frequência
  - Operação livre de latch-up
- Aplicações Comuns:
  - Circuitos de amostragem e retenção (S&H)
  - Conversores digital-analógico (DACs)
  - Integradores de velocidade
  - Amplificadores de alta impedância
