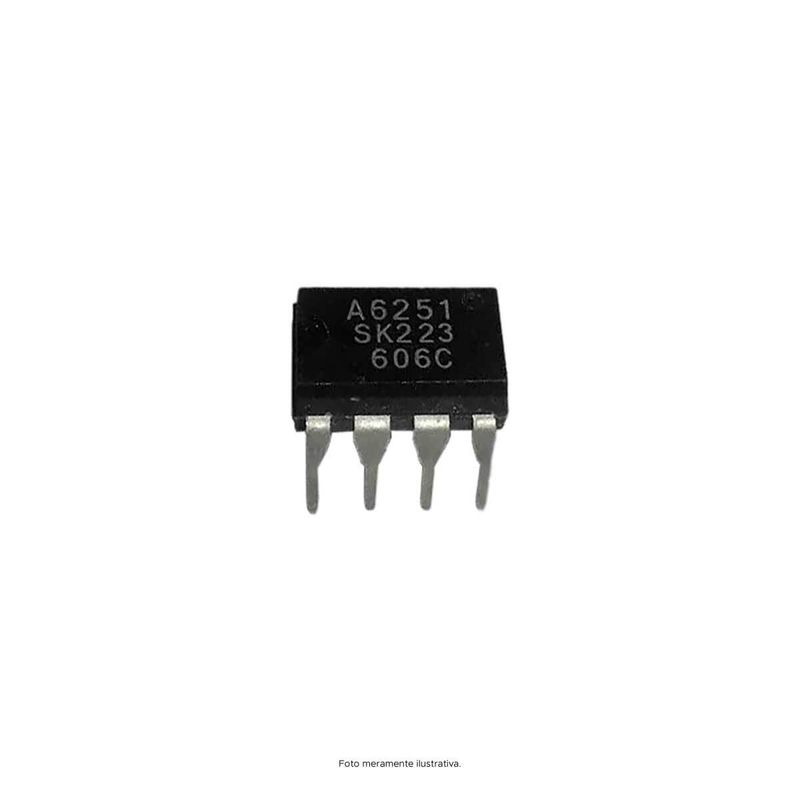

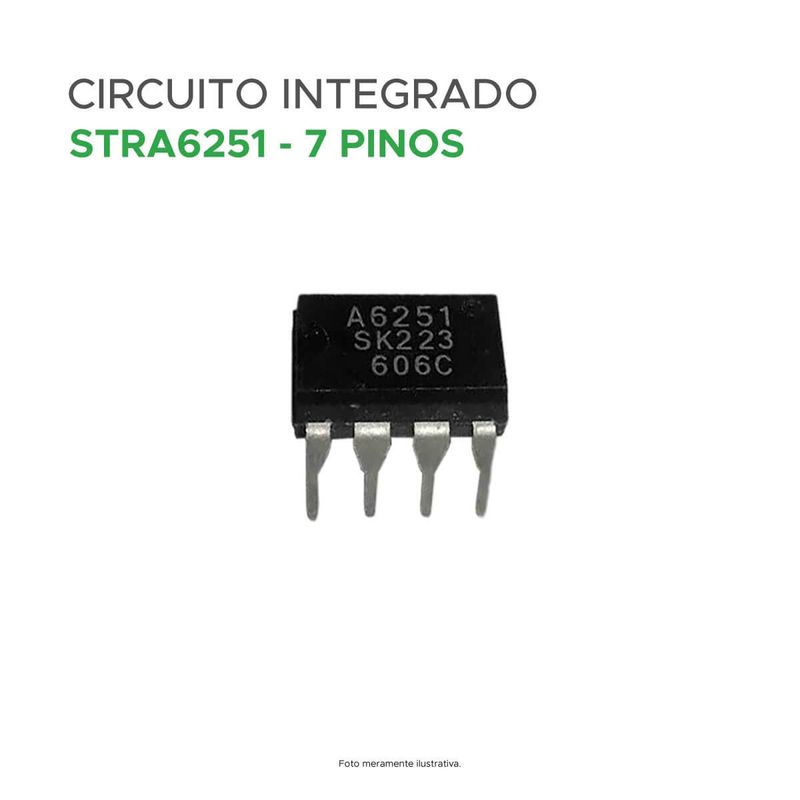

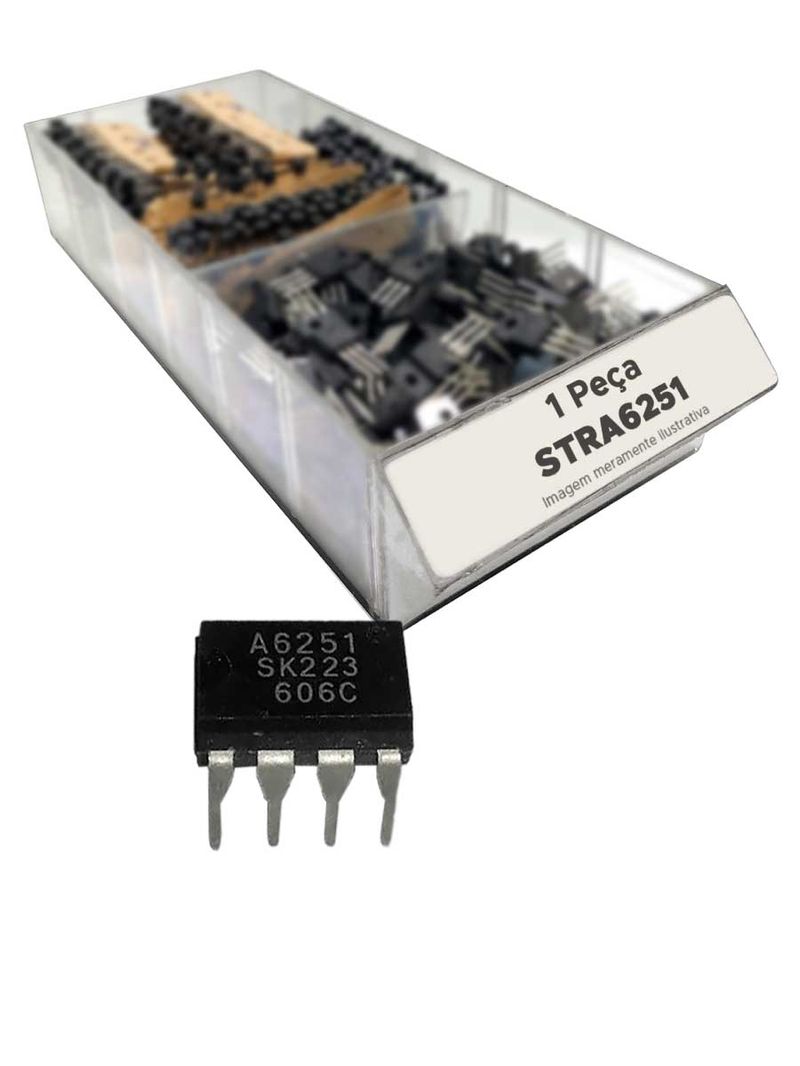

Circuito Integrado Stra6252 Str A6252 Stra 6252 - Dip7

O C.I. STRA 6251 é um circuito integrado regulador do tipo flyback, desenvolvido para aplicações em fontes chaveadas (SMPS) de baixa e média potência. Ele integra um controlador PWM e um MOSFET de potência para até 650 V, proporcionando alta eficiência, baixo consumo em standby e múltiplas proteções integradas. É indicado para fontes de alimentação de DVD players, VCRs, adaptadores AC/DC e outros equipamentos eletrônicos.

Especificações Técnicas:

- Modelo: STRA 6251
- Tipo: Regulador chaveado flyback (PWM)
- Topologia: PWM (modulação por largura de pulso)
- MOSFET Integrado: Sim, avalanche-rated, 650 V
- Tensão de Alimentação (Vcc): 11 V a 36 V
- Tensão Drain-Source (máx.): 650 V
- Corrente de Dreno (máx.): 2,5 A
- Potência de Saída: Até 15 W (entrada universal 85-264 V)
- Frequência de Operação: 50 kHz (±5% jitter)
- Encapsulamento: DIP-8 (7 pinos)
- Resistência ON do MOSFET: 3,95 Ω (máx.)
- Consumo em Operação: Máx. 4 mA
- Proteções: Sobretensão, sobrecorrente, sobretemperatura, UVLO
- Temperatura de Operação: -20°C a +125°C
- Funções Adicionais: Auto-burst para standby, soft-start, leading edge blanking
- Aplicações: Fontes chaveadas, adaptadores, equipamentos eletrônicos

Aplicações Típicas

- Fontes chaveadas para aparelhos de áudio e vídeo
- Adaptadores AC/DC
- Equipamentos eletrônicos residenciais e industriais
