O C.I. STRW 6053 N é um circuito integrado desenvolvido pela Sanken Electric, projetado para fontes de alimentação chaveadas. Este componente combina um MOSFET de potência e um controlador PWM de modo corrente, oferecendo alta eficiência e baixo consumo de energia. Este componente é ideal para sistemas de fontes de alimentação que exigem alta eficiência e confiabilidade com um número reduzido de componentes externos.

Especificações Técnicas:

- Pacote: TO-220F-6L
- Tensão de Drenagem-Fonte (V_DSS): 650 V (mínimo)
- Resistência de Drenagem-Fonte (R_DS(on)): 1.9mega (máximo)
- Corrente de Saída: 60 W
- Tensão de Alimentação (V_CC): 32 V (máximo)
- Frequência de Oscilação: 67 kHz (típico)
- Consumo de Energia em Standby: < 30 mW

Características e Benefícios:
- Controle PWM de Modo Corrente: Proporciona uma resposta rápida e estável.
- Função de Comutação Aleatória: Reduz o ruído EMI e simplifica os filtros EMI.
- Função de Compensação de Inclinação: Evita oscilações sub-harmônicas.
- Função de Auto Standby: Reduz o consumo de energia em condições de carga leve.
- Função de Supressão de Ruído Audível: Durante o modo de standby.
- Função de Assistência de Polarização: Melhora a operação de inicialização e suprime a queda de tensão V_CC.
- Proteções Integradas:
- Proteção contra Sobrecorrente (OCP)
- Proteção contra Sobrecarga (OLP)
- Proteção contra Sobretensão (OVP)
- Proteção contra Sobreaquecimento (TSD)
- Proteção Brown-In e Brown-Out

Aplicações:
- Eletrodomésticos
- Equipamentos de automação de escritório
- Equipamentos industriais
- Equipamentos de comunicação

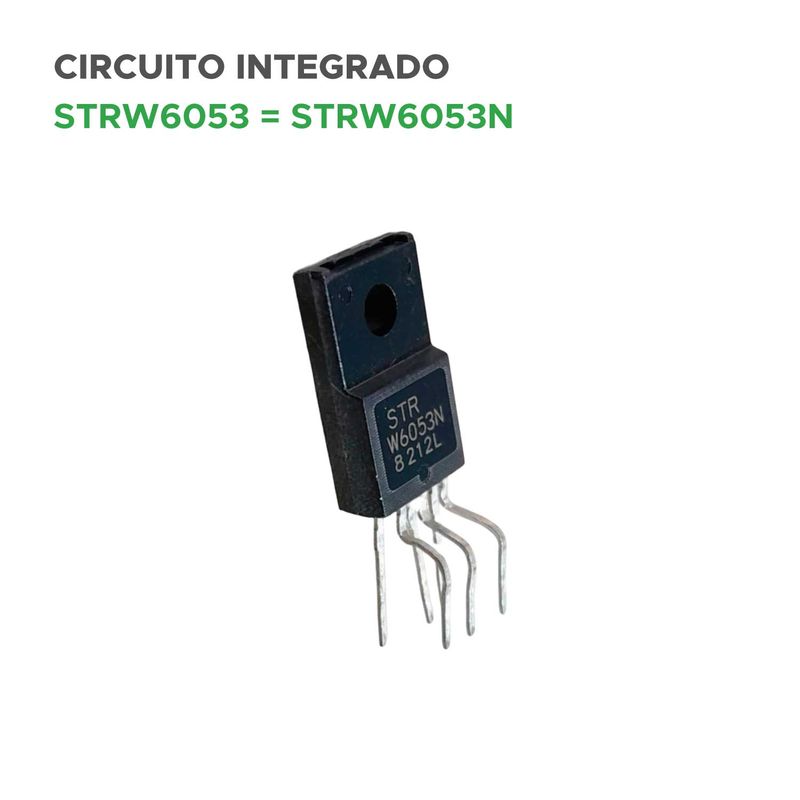

Circuito Integrado Strw6053n = Str-w6053n = W6053n
