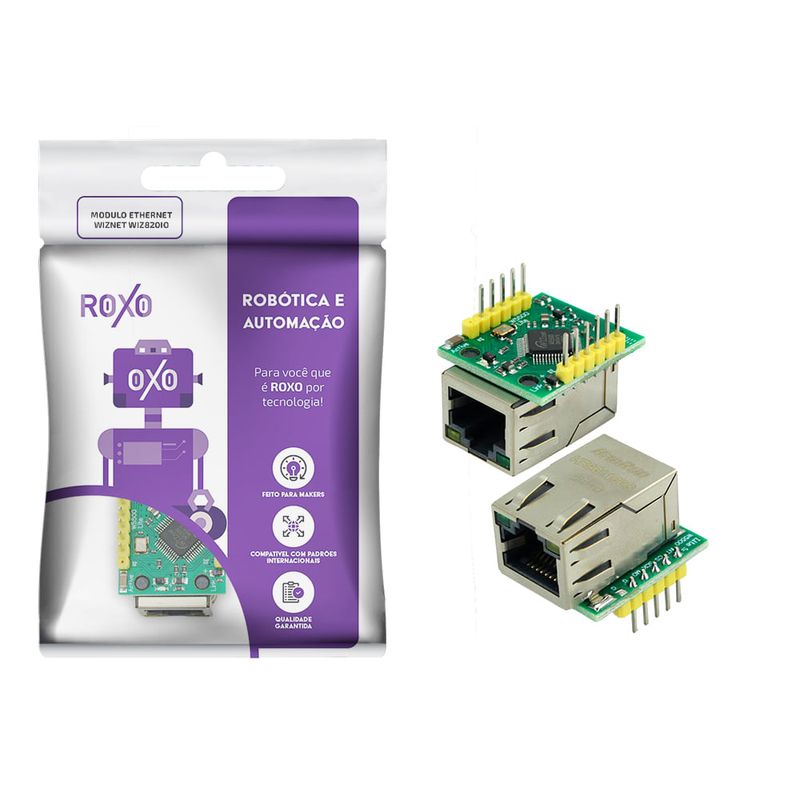

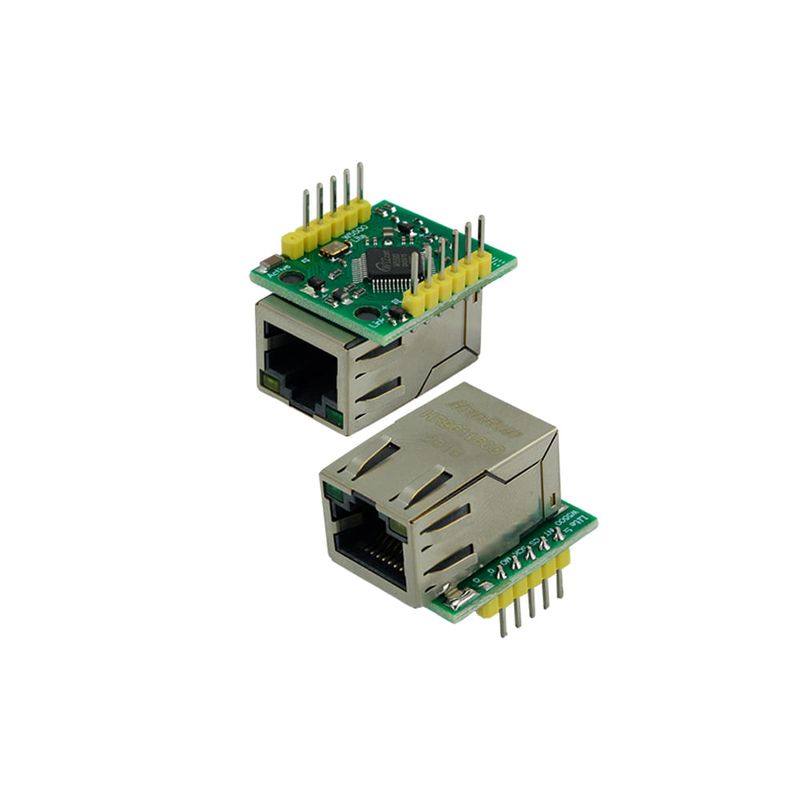

O Módulo Ethernet Wiznet WIZ820IO é um dispositivo que permite a comunicação Ethernet em sistemas embarcados. Ele é composto por um controlador Ethernet W5200 e um conector RJ45, o que o torna uma solução fácil de usar para adicionar conectividade Ethernet a um projeto.

Características:
- Interface SPI de alta velocidade de 80MHz
- Pilha de protocolo TCPIP de hardware embutido, os usuários dificilmente precisam dominar conhecimento de protocolo de rede complexo
- Suporta até 8 conexões de soquete
- Suporte TCP, UDP, ICMP, IPv4, ARP, protocolo IGMP.PPPoE
- Camada de enlace de dados integrada e camada física
- Suporte ao despertar após falha de energia
- Suporta interface periférica serial de alta velocidade 0 (modo SPI 0~3)
- 32K bytes internos transmitem e recebem buffer
- Camada física Ethernet 10BaseT/1 00BaseTX incorporada (PHY)
- Suporta negociação automática (baseado em 10/100 full double earth/half double terra) 11. Não suporta fragmentação de IP
- 3,3 V de tensão de trabalho, 1/0 porta de sinal 5 V de tensão suportável
- Pacote tipo pino ultra-pequeno, conveniente para aplicações embarcadas
- Fornecer rotinas de aplicação C
- Modo de fonte de alimentação: fonte de alimentação externa de 3,3 V, a corrente deve ser maior do que 200mA
- Forma de interface de controle: nível TTL de 3,3 V, interface _SPI, pino de linha única de 2 *
- Tamanho do PCB (MM): 23*25 mm
- Tamanho mecânico (comprimento * largura * altura): 28,5 * 23 * 24 mm

Especificações Técnicas:

MÓDULO ETHERNET WIZNET WIZ820IO
