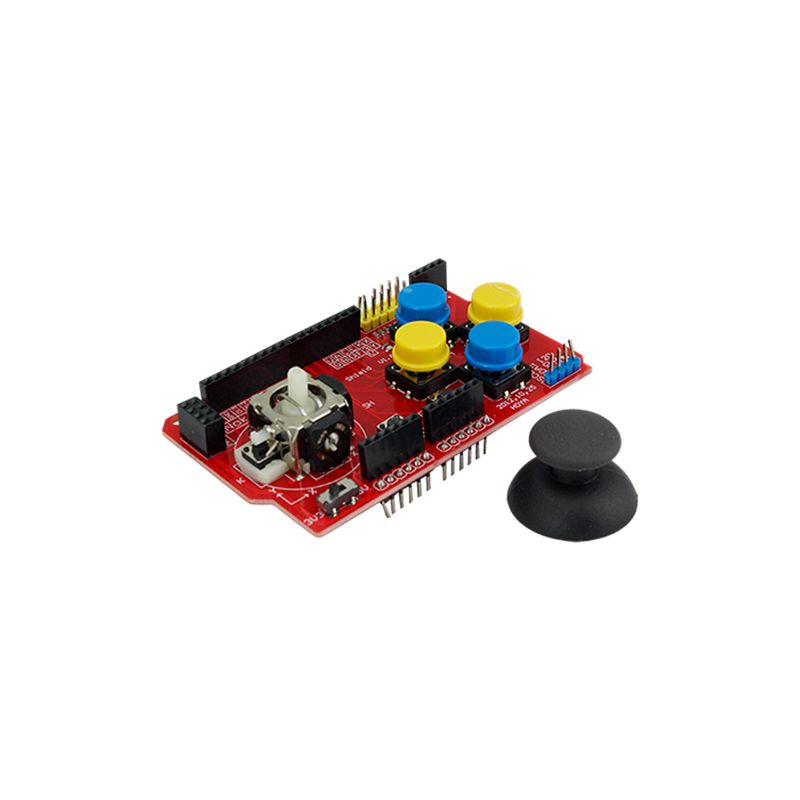

A placa shield possui 4 botões grandes, 2 pequenos e 1 botão do Joystick (O joystick pode ser pressionado), e um joystick de 2 eixos, fornecendo as mesmas funcionalidades dos clássicos controles Nint.
Características:
- Compatibilidade: UNO e Mega, como shield;
- Seletor de tensão: 5V ou 3,3V;
- Alavanca analógica: 2 eixos (X e Y);
- Push buttons: 7 + a alavanca (programáveis);
- Pino de conexão para Módulo Bluetooth de 4 pinos;
- Pino de conexão para Display Nokia 5110;
- Pino de conexão para Transceptor Wireless NRF24L01.
Pinos Utilizados:
- Eixo X: A0
- Eixo Y: A1
- Botão A: D2
- Botão B: D3
- Botão C: D4
- Botão D: D5
- Botão E: D6
- Botão F: D7
- Botão K: D8

Especificações Técnicas:

MÓDULO JOYSTICK SHIELD
