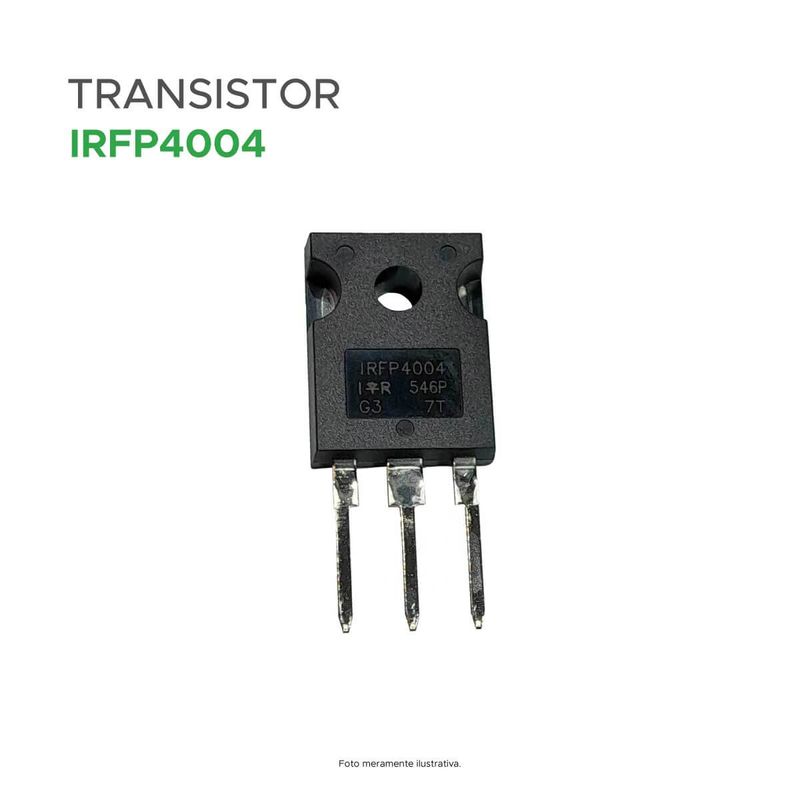

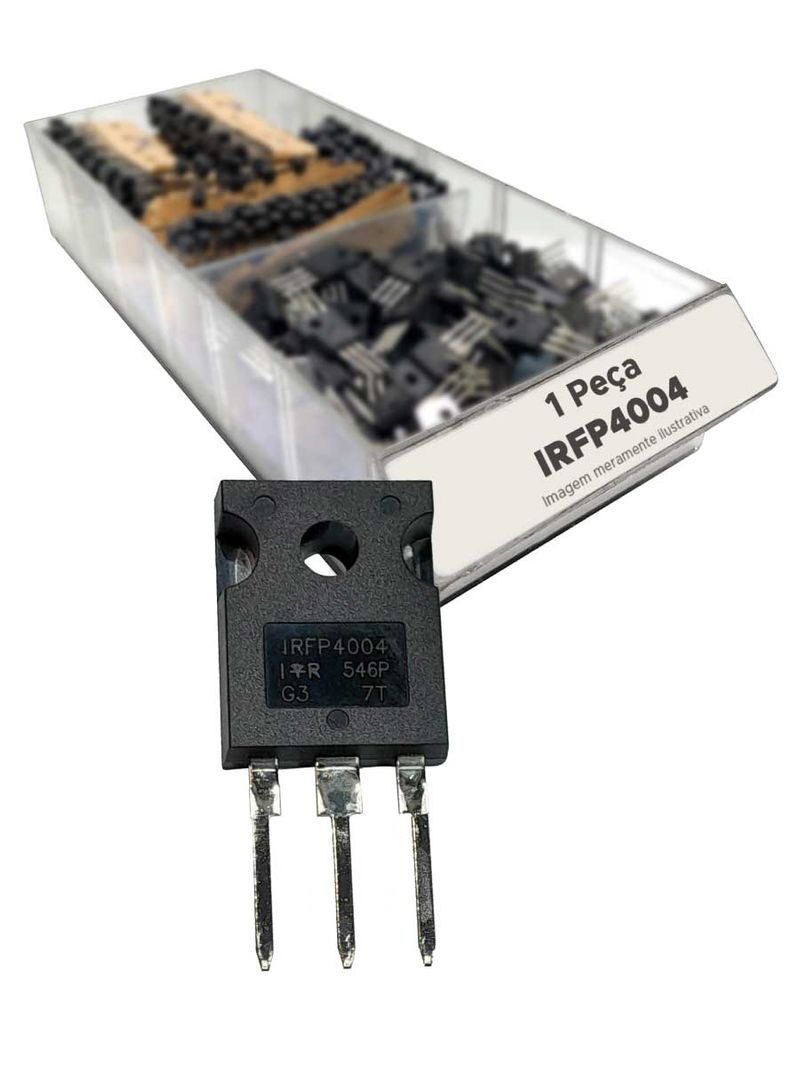

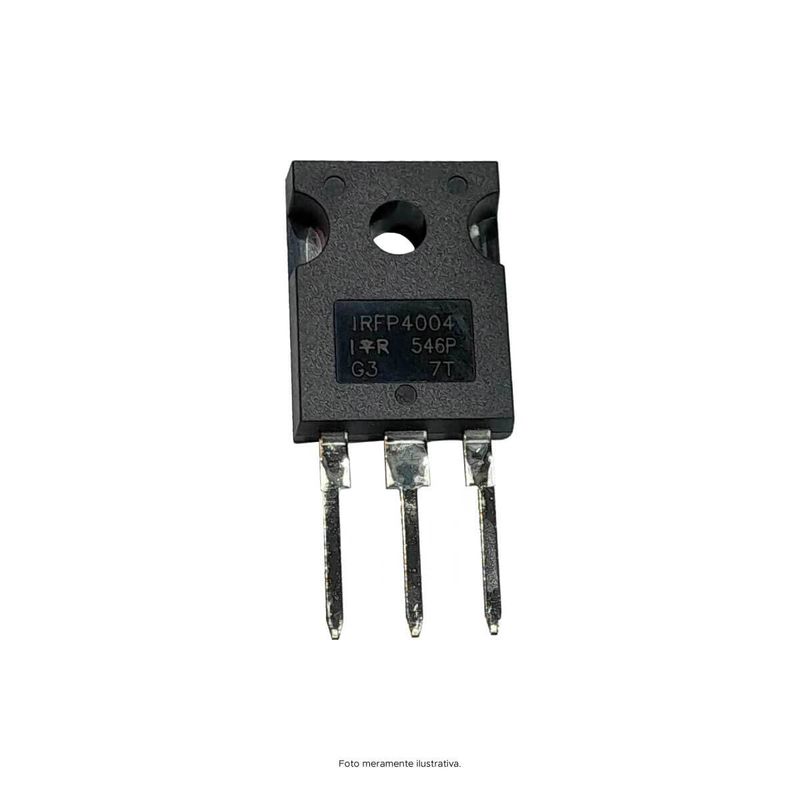

Transistor Irfp4004 Irfp 4004 - Mosfet - To247

O IRFP4004 é um transistor MOSFET de canal N de alta potência, desenvolvido para aplicações que exigem alta corrente e baixa resistência de condução. Com encapsulamento TO-247AC, suporta até 40V entre dreno e fonte e correntes de até 350A, sendo ideal para fontes chaveadas, retificação síncrona, UPS, acionamento de motores DC e conversores DC-DC. Sua baixa resistência Rds(on) de apenas 1,70 mili-ohms garante eficiência energética e menor dissipação de calor, tornando-o uma escolha confiável para projetos de alta performance e chaveamento rápido.

Especificações Técnicas:

- Tipo: MOSFET canal N
- Encapsulamento: TO-247AC
- Tensão máxima drain-source (Vds): 40V
- Corrente máxima de dreno (Id): 350A (limitado pelo silício), 195 A (limitado pelo encapsulamento)
- Resistência máxima drain-source (Rds(on)): 1,70 mili-ohms
- Tensão máxima gate-source (Vgs): mais ou menos 20 V
- Potência máxima de dissipação (Pd): 380W
- Temperatura máxima de junção (Tj): 175 graus Celsius
- Carga total de gate (Qg): 330 nC
- Capacitância de entrada (Ciss): 8920 pF
- Capacitância de saída (Coss): 2360 pF
- Capacitância de realimentação (Crss): 930 pF
- Tempo de subida (tr): 370 ns
- Tempo de descida (tf): 190 ns
- Corrente contínua do diodo interno (IS): 350 A
- Tensão direta do diodo (Vsd): 1,3 V
- Aplicações típicas: retificação síncrona de alta eficiência, fontes chaveadas, UPS, acionamento de motores DC, conversores DC-DC, circuitos de alta frequência e chaveamento rápido
